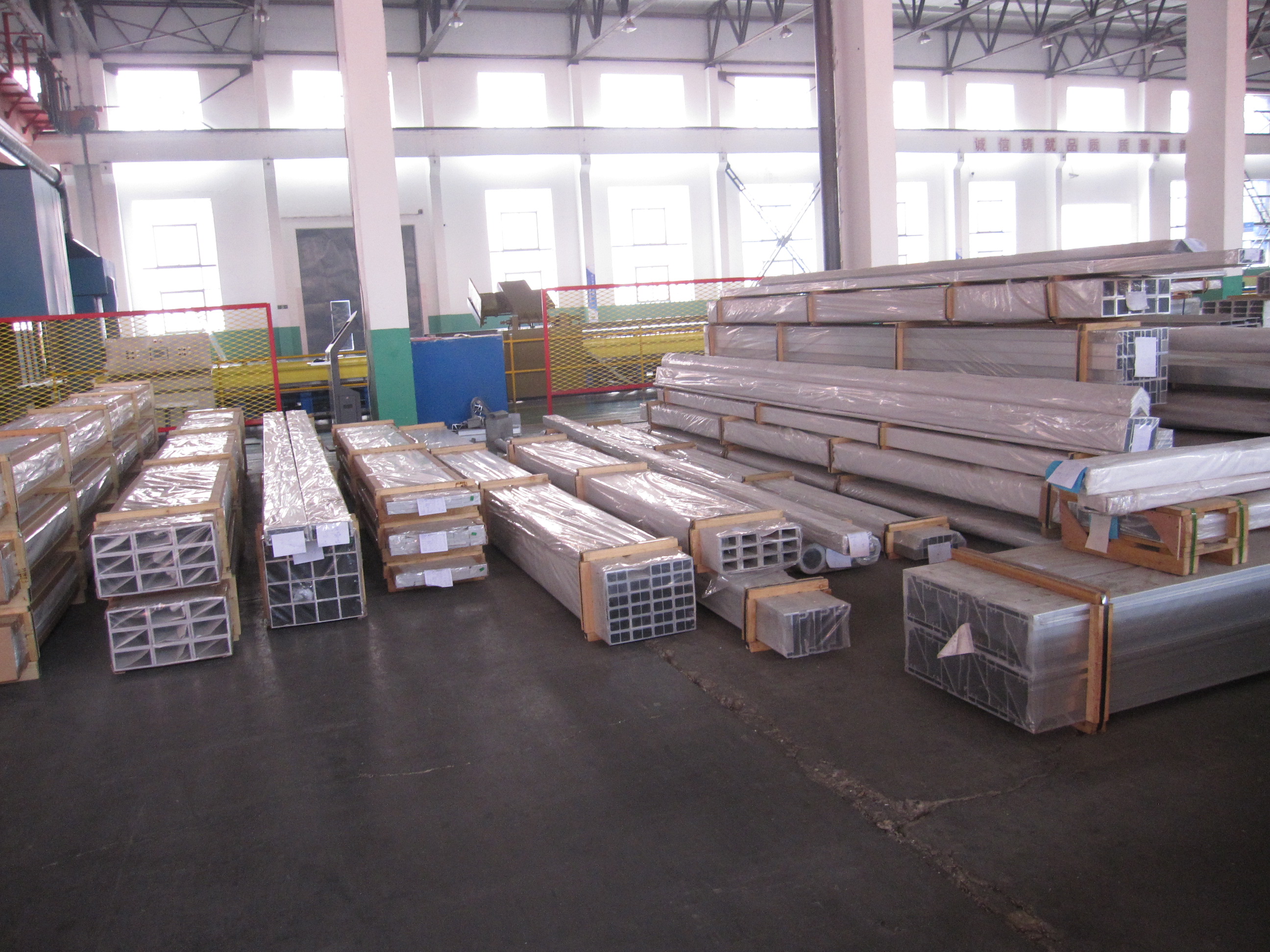

алюминиевый квадратная труба


1) Сплав, Закалка и Профиль алюминиевый бокс

сплав	состояние	Profile category
АМг2,5,АМг3	H112	Ⅰ
АМг4,5	H112	Ⅱ
6005 ,6005A,6008	T4,T6	Ⅰ
АД31	T4,T5,T6	Ⅰ
АД31	T1,T4,T5,T6	Ⅰ
АД33,АД35	T6	Ⅰ
6A01	T4,T5	Ⅰ
7003	T5	Ⅱ
7005,7020	T6	Ⅱ
7B05	T4,T5,T6	Ⅱ


Химический компонент алюминиевый бокс

сплав

Масовый элемент(%)

Si

Fe

Cu

Mn

Mg

Cr

Zn

Ti

Zr

другие

Al

единица

итоги

АМг2,5

≤0.25

≤0.40

≤0.10

≤0.10

2.2- 2.8

0.15-0.35

≤0.10

-

-

-

≤0.05

≤0.15

остальный

АМг3

≤0.40

≤0.40

≤0.10

≤0.50

2.6- 3.6

≤0.30

≤0.20

Mn+Cr:0.10-0.60

≤0.15

-

≤0.05

≤0.15

остальный

АМг4,5

≤0.40

≤0.40

≤0.10

0.40-1.0

4.0-4.9

0.05-0.25

≤0.25

-

≤0.15

-

≤0.05

≤0.15

остальный

6008

0.5-0.9

≤0.35

≤0.30

≤0.30

0.40-0.7

≤0.30

≤0.20

V: 0.05-0.20

≤0.10

-

≤0.05

≤0.15

остальный

6005

0.6-0.9

≤0.35

≤0.10

≤0.10

0.40-0.6

≤0.10

≤0.10

-

-

≤0.10

≤0.05

≤0.15

остальный

6005A

0.5-0.9

≤0.35

≤0.30

≤0.50

0.40-0.7

≤0.30

≤0.20

Mn+Cr:0.12-0.50

≤0.10

－

≤0.05

≤0.15

остальный

АД33

0.40-0.8

≤0.7

0.15-0.40

≤0.15

0.8-1.2

0.04-0.35

≤0.25

-

≤0.15

－

≤0.05

≤0.15

остальный

АД35

0.7- 1.3

≤0.50

≤0.10

0.40-1.0

0.6-1.2

≤0.25

≤0.20

-

≤0.10

-

≤0.05

≤0.15

остальный

АД31

0.20-0.6

≤0.35

≤0.10

≤0.10

0.45-0.9

≤0.10

≤0.10

≤0.10

－

≤0.05

≤0.15

остальный

АД31

0.30-0.6

0.10-0.30

≤0.10

≤0.10

0.35-0.6

≤0.05

≤0.15

-

≤0.10

-

≤0.05

≤0.15

остальный

АД31Е

0.30-0.7

≤0.50

≤0.10

≤0.03

0.35-0.8

≤0.03

≤0.10

B:0.06

-

-

≤0.03

≤0.10

остальный

7003

≤0.30

≤0.35

≤0.20

≤0.30

0.5-1.0

≤0.20

5.0-6.5

-

≤0.20

0.05-0.25

≤0.05

≤0.15

остальный

7005

≤0.35

≤0.40

≤0.10

0.20-0.7

1.0-1.8

0.06-0.20

4.0-5.0

-

0.01-0.06

0.08-0.20

≤0.05

≤0.15

остальный

7020

≤0.35

≤0.40

≤0.20

0.05-0.50

1.0-1.4

0.10-0.35

4.0-5.0

Zr+Ti 0.08-0.25

-

0.08-0.20

≤0.05

≤0.15

остальный


3-1) Допустимый зазор криволинейной поверхности (единица измерения: мм)

Длина хорды криволинейной поверхности	Допустимый зазор криволинейной поверхности на длине ниже хорды
	Любая длина аккорда 25 мм	Вся длина аккорда( W)
≤25	---	≤0.13
＞25	≤0.13	≤0.6% X W


3-2) Отклонение контура кривой (единица измерения: мм)

Диаметр описанной окружности	Отклонение контура кривой C
≤30	≤0.30
＞30-60	≤0.50
＞60-90	≤ 0.70
＞90-120	≤1.0
＞120-150	≤1.2
＞150-200	≤1.5
＞200-250	≤2.0
＞250-300	≤2.5
＞300-400	≤3.0
＞400-500	≤3.5
＞500-1000	≤4.0



3-3）Допустимый угол наклона резки алюминиевый бокс


Максимальная ширина алюминиевого профиля  mm	Угол наклона резки
≤ 150.00	≤ 3°
＞ 150.00-400.00	≤ 2°
＞400.00	≤ 1°


Механическое свойство алюминиевый бокс


сплав	состояние	Форма алюминиевого профиля	Толщина стены(mm)	Площадь поперечного сеченияcm²	Механическое свойство					BH(твердость по Бринеллю) HBW
					Предел прочности(MPa)	Предел текучести (MPa)		удлинение (%)
								A	A50mm
					Не менее
5052	H112	-	-	-	170	70	15		13	47
5754	H112	-	≤25.00	-	180	80	14		12	47
5083	H112	-	-	-	270	140	12		10	70
6005 6005A	T4	твердый	≤25.00	-	180	90	15		13	50
		полый	≤10.00	-	180	90	15		13	50
	T6	твердый	≤5.00	-	270	225	-		6	90
			＞5.00-10.00	-	260	215	-		6	85
			＞10.00-50.00	-	250	200	8		6	85
		полый	≤5.00	-	255	215	-		6	85
			＞5.00-15.00	-	250	200	8		6	85
			＞15.00-25.00	-	250	200	8		-	-
6008	T4	твердый	≤10.00	-	180	90	15		13	50
		полый	≤10.00	-	180	90	15		13	50
	T6	твердый	≤5.00	-	270	225	8		6	90
			＞5.00-10.00	-	260	215	8		6	85
		полый	≤5.00	-	255	215	8		6	85
			＞5.00-10.00	-	250	200	8		6	85
6060	T4	-	≤25.00	-	120	60	16		14	50
	T5	-	≤5.00	-	160	120	-		6	60
			＞5.00-25.00	-	140	100	8		6	60
	T6	-	≤3.00	-	190	150	-		6	70
			＞3.00-25.00	-	170	140	8		6	70
6061	T6	-	≤5.00	-	260	240	-		7	95
			＞5.00-25.00	-	260	240	10		8	95
6063	T1	-	≤12.00	-	120	60	-		12	-
			＞12.00-25.00	-	110	55	-		12	-
	T4	-	≤25.00	-	130	65	14		12	50
	T5	-	≤3.00	-	175	130	-		6	65
			＞3.00-25.00	-	160	110	7		5	65
	T6	-	≤10.00	-	215	170	-		6	75
			＞10.00-25.00	-	195	160	8		6	75
6082	T6	-	≤5.00	-	290	250	-		6	95
			＞5.00-50.00	-	310	260	10		8	95
6106	T6	-	≤10.00	-	250	200	8		6	85
6A01	T4	твердый	≤25.00	-	160	70	15		13	-
		полый	≤10.00	-	160	70	15		13	-
	T5	-	≤6.00	-	245	205	-		8	-
			＞6.00-12.00	-	225	175	-		8	-
7003	T5	-	≤25.00	-	310	260	10		8	-
7005	T6	-	≤40.00	-	350	290	10		8	110
7020	T6	-	≤40.00	-	350	290	10		8	110
7B05	T4	-	-	≤200cm²	315	195	-		11	-
	T5	-	-	≤200cm²	325	245	-		10	-
	T6	-	-	≤200cm²	335	275	-		10	-








Механические свойства при растяжении сварных соединений при комнатной температуре алюминиевый бокс

сплав	состояние	Толщина стены (mm)	Механические свойства при растяжении Результат при комнатной температуре
			Предел прочности (MPa)	Предел текучести (MPa)
			Не менее
5083	H112	≤ 15.00	270	125
		＞ 15.00	270	125
5754	H112	≤ 15.00	180	80
6005	T6	≤ 15.00	160	90
6005A	T6	≤ 15.00	165	115
6008	T6	≤ 15.00	165	115
6061	T6	≤ 15.00	175	115
		＞ 15.00	165	115
6063	T6	≤ 15.00	110	65
		＞ 15.00	85	55
6082	T6	≤ 15.00	185	125
		＞ 15.00	165	115
6106	T6	≤ 15.00	160	95


6）Радиус изгиба профиля алюминиевый бокс

Тип профиля	Толщина стены(mm)	Радиус изгиба(mm)
Полый профиль	≤ 10	4 разов толщина стены
	＞ 10	5разов толщина стены
Сплошной профиль	≤ 5	3 разов толщина стены
	＞ 5-10	4 разов толщина стены
	＞ 10	5 разов толщина стены
